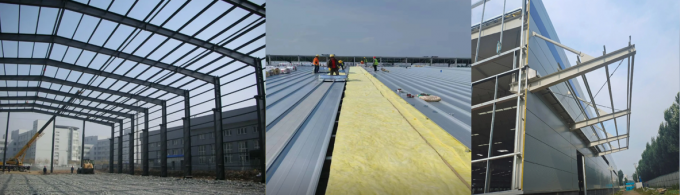

يعتمد المستودع على هيكل فولاذي ذي إطار، مع كسوة خارجية من الفولاذ الملون. يبلغ طوله 53.36 مترًا (سبعة أقسام من الإطار الفولاذي إجمالاً)، وعرضه 23.36 مترًا، وارتفاع حافته 8.1 مترًا، وميله 10%، وهو مصنوع من الفولاذ Q355B. يزن الهيكل الرئيسي 35.4 طنًا، ووزن ملحقات المدادات 23.1 طنًا، ومساحة السقف 1674 مترًا مربعًا، ومساحة الجدران 1181 مترًا مربعًا، ومساحة الأبواب 62 مترًا مربعًا (تشمل ثلاثة أبواب دوارة بمقاس 4.5 × 4.2 متر، وبابين مفصليين بمقاس 1.2 × 2.3 متر).
تفاصيل القضية
التحديات التقنية 1
تمتد واجهات المستودع لمسافة 23.36 مترًا عبر سبعة أقسام متصلة (بطول إجمالي 53.36 مترًا). ورغم أن فولاذ Q355B يفي بمتطلبات القوة، إلا أن الصلابة الجانبية للهيكل الفولاذي غير كافية لمثل هذه الامتدادات الكبيرة. وهذا يجعله عرضة للانحراف تحت تأثير الرياح وأحمال السقف، في حين أن الأحمال المنسقة عبر الأقسام المتعددة قد تؤدي إلى تركيز الإجهاد عند الوصلات.
الحلول:
1. تصميم التحسين الهيكلي: تركيب أنظمة تقوية جانبية بين الأعمدة الفولاذية (باستخدام دعامات متقاطعة)، والحفاظ على تباعد المدادات عند 1.5 متر (لاستيعاب نقل أحمال السقف)، ودمج قضبان ربط صلبة أفقية عند قمة السقف لتعزيز الصلابة الجانبية الكلية.
2. معالجة تقوية العقد: تم تصميم وصلات الأعمدة والكمرات كوصلات صلبة، مع ترقية درجات اللحام إلى الفئة الثانية. تم تكوين ألواح العقد بسمك 16 مم للتخفيف من مخاطر التشقق الناجمة عن تركيز الإجهاد.
التحديات التقنية 2
مساحة السطح: 1674 مترًا مربعًا؛ مساحة الجدران: 1181 مترًا مربعًا. غلاف المبنى واسع، وميل السطح 10% فقط (معرض لتراكم المياه).
الحلول:
1. اختيار المواد وتكييفها: يستخدم السقف ألواح فولاذية مطلية بألوان عالية الموجة بسمك 0.6 مم (ارتفاع الموجة ≥30 مم).
2. عزل الإنشاءات عند نقاط الالتقاء: تركيب ألواح مانعة للتسرب (بسماكة ≥ 1.0 مم) عند قمة السقف، وحواف السقف، وزوايا الجدران. التأكد من وجود تداخل بطول ≥ 150 مم بين الألواح المانعة للتسرب والصفائح الفولاذية المطلية بالألوان. تطبيق مادة مانعة للتسرب من السيليكون مقاومة للعوامل الجوية (تتحمل درجات حرارة من -40 درجة مئوية إلى 80 درجة مئوية) مع تغطية كاملة.
3. مراقبة عملية البناء: قبل تركيب ألواح السقف، تحقق من استواء عوارض القاعدة (الانحراف المسموح به ≤ 2 مم/م). ركّب ألواح الصلب المطلية بالألوان في اتجاه تدفق المياه لمنع التداخل العكسي.
بفضل الجهود المتضافرة للشركة بأكملها، تم إنجاز هذا المشروع بنجاح، وحظي بإشادة بالإجماع من المقاولين.
